高强度辐射场系统 ( HIRF ) (阵列天线+射频放大器)
    发布时间: 2017-07-14 18:03


高强度辐射场系统  ( HIRF )


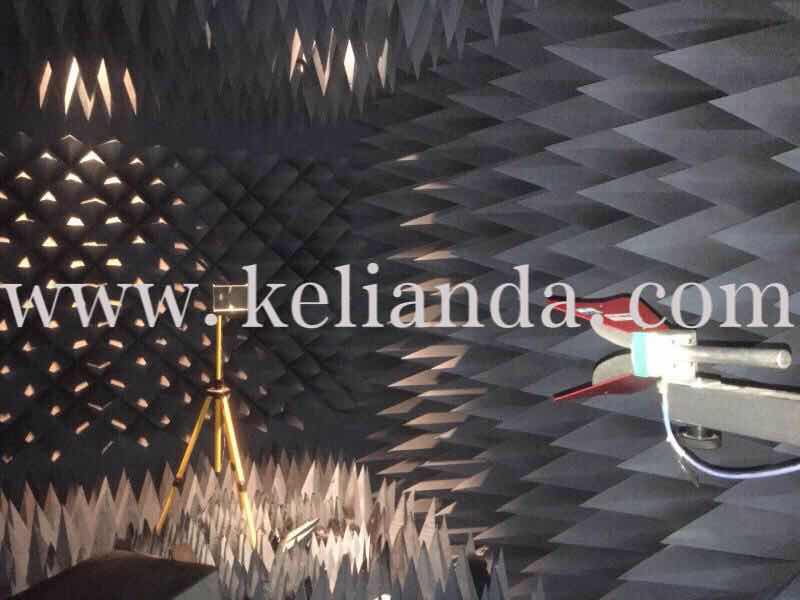

高强度辐射场系统  ( HIRF )由天线阵列、射频放大器、信号源及控制系统组成。支持定制功能,PC端软件及控制子系统、天线子系统、射频子系统自主研发生产


GLB1389A--2005G/GJB8848-2016

*安全裕度:外部射频
*外部射频电磁电磁环境
*电磁辐射对燃油的危害
*电磁辐射对军械的危害

RTCA DO-160

*辐射敏感度  ( RS ) 试验


 射频放大器单元

9KHz-230MHz  80-1000MHz  1-10KW 宽带射频放大器



应用: 雷达、导航、短波通信、 EMC测试、 核磁共振、 气象雷达、跳频通信、电磁测试、仪器设备、天线测量 ;




型      号: HPA-001230M–2.5KW - A

频      率: 10KHz - 230MHz

输出功率:   2.5KW  ( CW )

增      益: 64dB  (典型值)

驻 波 比:<1:2    (典型值)

输入格式:连续波/AM/FM/PM/脉冲

*大输入:3dBm (MAX)

连 接 器 :50Ω /16M

电      源:220V (AC) .

尺    寸:  RU15

净      重 :  约120Kg


冷却(功放系统):内置风冷系统(可以根据需要改为水冷)。

保      护 : 温度保护、驻波保护、电流保护、电压保护

工作温度 : 0 ~+50℃

通      讯 : 可选配IEEE-488、GPIB、RS232、以太网 ;



HPA-801000M – 2KW - A    80-1000MHz  2KW.CW

HPA-1501000M – 5KW - A    150-1000MHz 5KW.CW

HPA-0106G – 200W - A    1000-6000MHz 200W.CW
      HPA-0618G – 200W - A    6000-18000MHz 200W.CW



阵列天线单个天线单元


喇叭天线 CF-00810A-N/L16-F


应用:标准测量天线 电磁测试 OTA测试天线 EMC测试 材料测试 汽车电子EMC测试


频 率: 80- 1000 MHz
极化方式:  线极化
增 益: 3-10 dBi (典型值)
驻波 比:<1:2.5 (典型值)
承受功率: 3000W
连接 器: 50Ω / 7/16母头
尺 寸: 2650x2600x2130 ( LxWxH mm )
净 重:   约63.5Kg


可选的其它型号:


CF-0220A-N/L16-F 200-2500MHz 双脊喇叭天线 , 增益:4.5-12 dBi (典型值), 尺寸:970x740x913 ( LxWxH mm ) ;

CF-00810A-N/L16-F 80-1000MHz 双脊喇叭天线 , 增益:3-10 dBi (典型值), 尺寸:2650x2600x2130 ( LxWxH mm ) ;


CF-0110A-N/L16-F 100-1000MHz 双脊喇叭天线 , 增益:3-10 dBi (典型值), 尺寸:2250x2200x1430 ( LxWxH mm ) ;


CF-01825A-N/L16-F 180-2500MHz 双脊喇叭天线 , 增益:6-11 dBi (典型值), 尺寸:980x760x915 ( LxWxH mm ) ;


CF-0460A-N/L16-F 400-6500MHz 双脊喇叭天线 , 增益:6-10 dBi (典型值), 尺寸:495x330x448 ( LxWxH mm ) ;






对数周期天线 CF-0110L-N/L16-F


应用:标准测量天线 电磁测试/监测 OTA测试天线 EMC测试 材料测试 汽车电子EMC测试




频 率: 75 - 1000 MHz
极化方式: 线极化
增 益: 2.3-6.3 dBi (典型值)
驻波 比:<1:2.5 (典型值)
承受功率: 1500W ( 3KW/5KW/10KW )
连接 器: 50Ω / 7/16母头
尺 寸: 1.87x1940 ( L x W mm )
净 重: 约7.5Kg


可选的其它型号:

CF-20220LA-7/16-F   20-220MHz    对数周期天线 , 增益: 3-6.1 dBi (典型值),  尺寸:3860 x3400x3180 ( L x WxH mm ) ; 10KW.CW

CF-30450LA-7/16-F   30-450MHz    对数周期天线 , 增益: 3.2-6.1 dBi (典型值),  尺寸:3860 x3400x3180 ( L x WxH mm ) ; 10KW.CW

CF-751000A-7/16-F   75-1000MHz    对数周期天线 , 增益:2.3-6.3 dBi (典型值),  尺寸:1870 x1940 ( L x W mm ) ;

CF-751000A-7/16-F   160-1000MHz  对数周期天线 , 增益:3.85-6.4 dBi (典型值), 尺寸:1170 x940 ( L x W mm ) ;

CF-751000A-7/16-F   160-1000MHz  对数周期天线 , 增益:4.73-6.6 dBi (典型值), 尺寸:810 x660 ( L x W mm ) ;


CF-2202000A-7/16-F   220-2000MHz  对数周期天线 , 增益:10.5-14 dBi (典型值), 尺寸:3.3 x1.3x2.8( L x WxH  m ) ; 2KW-0.3KW( 220-2000MHz)


满足以下标准要求:



汽车电子 : ISO11452-2 ,ISO11452-4,ISO11452-5,EMC-CS-2009 ;



信息技术 :ICE61000-4-3,IEC61000-4-6 ;



军标设备级 : MIL-STD-461F/GJB151B-2013 ( 10KHz-40GHz,200V/m ) ;



军标系统级 :MIL-STD-464C/GJB1389A-2005/GJB8848-2016 ( 1KHz-45GHz,27460V/m ) ;



航空机臷设备 : RTCA/DO-150G ;


高强度辐射场系统  ( HIRF )  (阵列天线+射频放大器)
