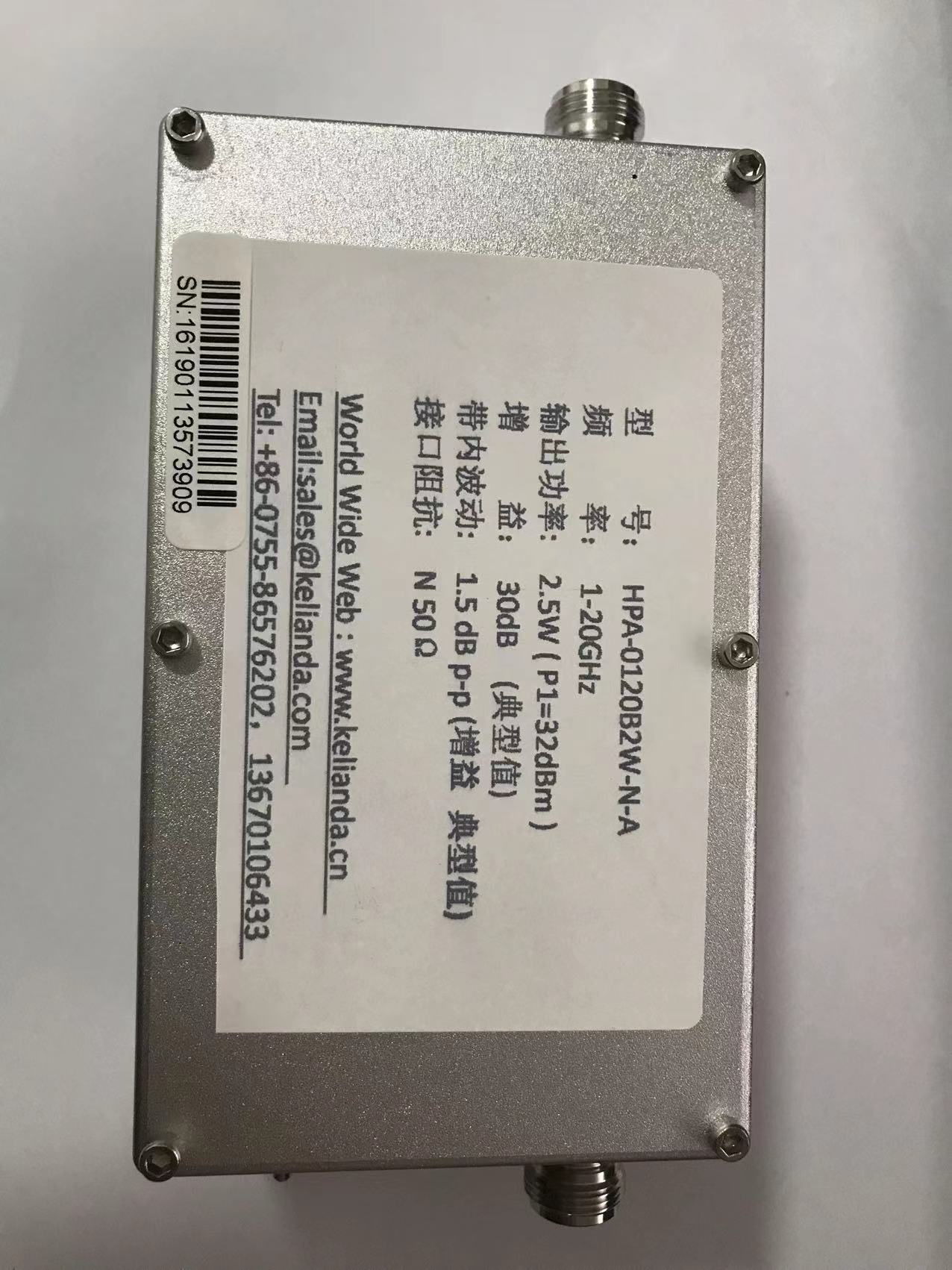

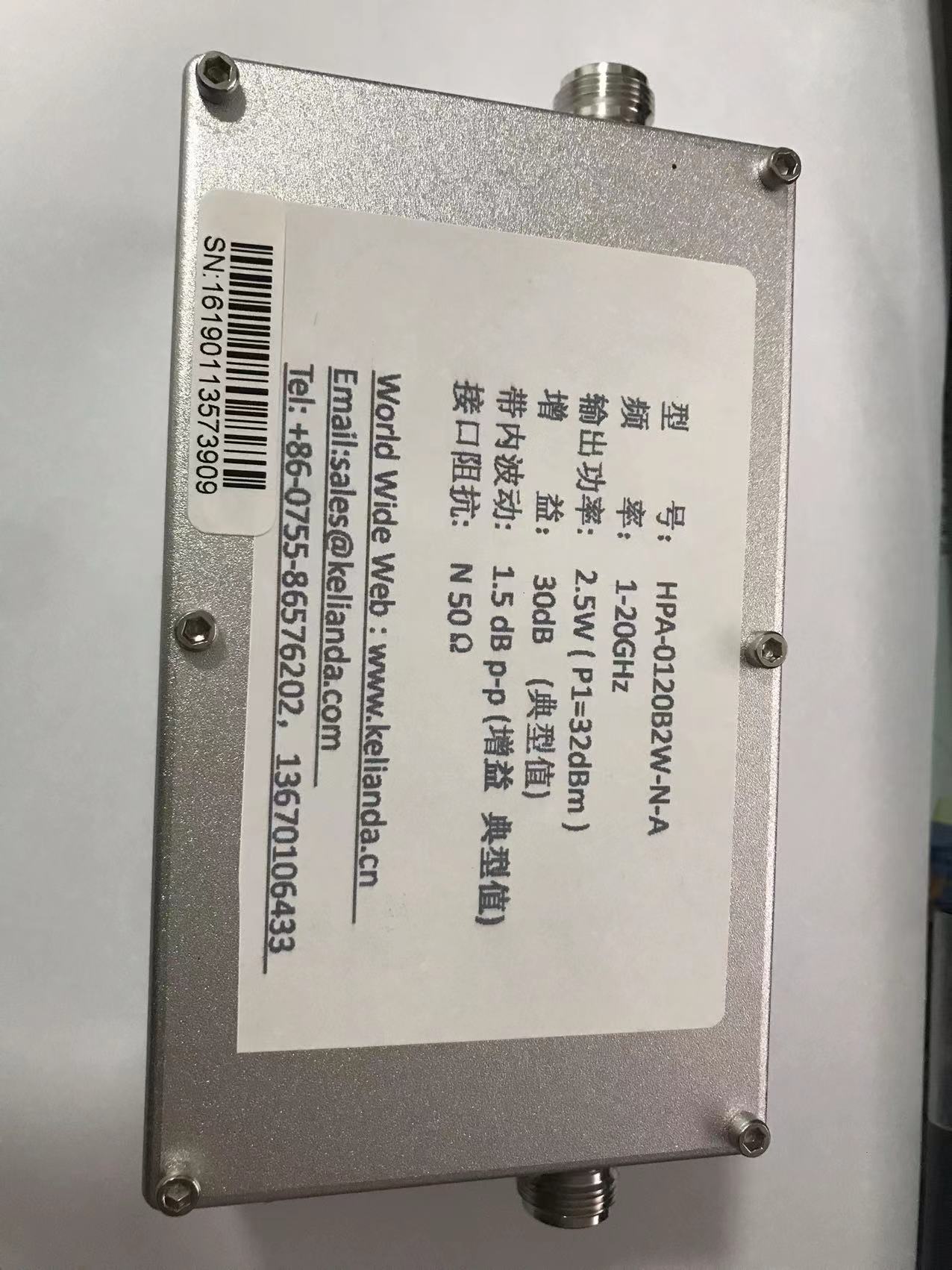

宽带射频放大器 / 1– 20GHz 2W

应用 :通信、电磁测试、天线测量 、EMC测试、链路优化 ;

型    号： HPA-0120B2W-N-A

频    率： 1-20GHz

输出功率:  2.5W ( P1=32dBm )

增    益： 30dB  (典型值)

带内波动:  1.5 dB p-p (增益 典型值)

接口阻抗:  N/SMA 50Ω

谐    波:  优于11dBc

杂    波:  < 60 dBc

输入格式： 连续波/AM/FM/PM

*大输入： 6dBm (MAX)

连 接 器： 50Ω SMA/N-F

电    源： 175-240V AC 50Hz/ DC 15V 1.5A

功    耗:  < 20W

尺    寸： 176 x 80 x 66 mm ( L x W x H )

净    重:  ＜0.75Kg

冷    却： 自然冷却 ;

保    护:  温度保护、电流保护、电压保护;

工作温度:  0 ~ +45 ℃

工作湿度:  在95%相对湿度下工作

备注： 支持前SMA/N输入/输出 ;

可选其它型号

1.       HPA-00460B2W-N-A  400-6000MHz  2W  N-F

2.       HPA-0160B2W-N-A  1000-6000MHz  2W  N-F

3.       HPA-0218B2W-N-A      2 – 18GHz  2W  N-F

4.       HPA-0118B2W-N-A      1 – 18GHz  2W  N-F

5.       HPA-0220B2W-N-A      1 – 20GHz  2W  SMA-F
