CF-0025MB-N-F  20Hz – 5MHz 无源环形天线

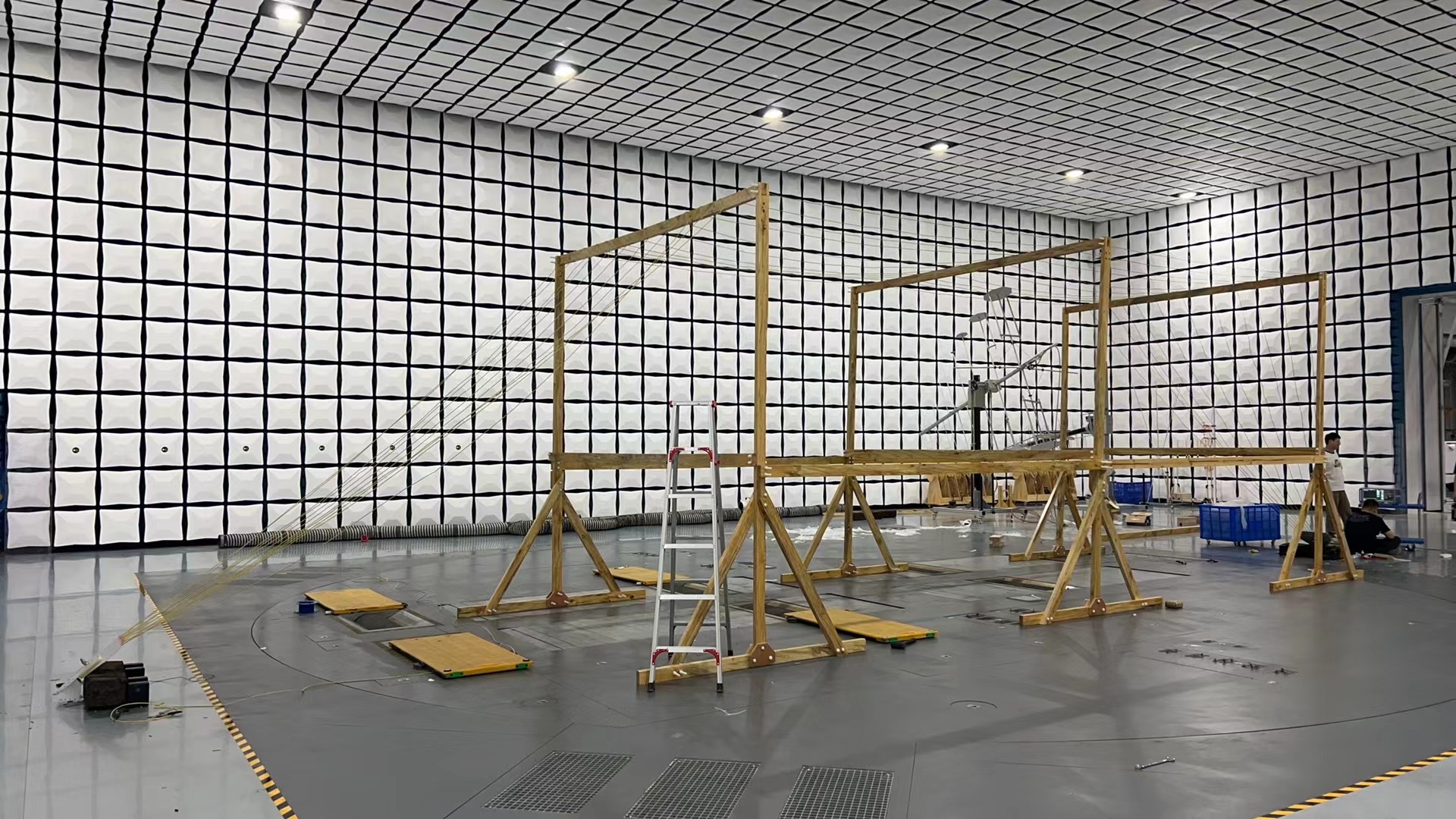

CF-0025MB-N-F无源环形天线,支持发射/接收，三角架安装及手持模式应用场景。无源环形天线特别适用于移动应用，例如电波暗室-屏蔽效能测试应用。

结合电磁接收机，构成了一种方便、低噪声、测量能力强的场强测量系统。铝外壳配有两个3/8＂大摄像头螺纹，用于安装手柄或安装在三脚架上。

CF-0025MB-N-F配备外接N型接口，可以在输入功率下高达5W连续工作。也可以当接收天线使用。

技术数据：

1.         频率范围： 20Hz - 5MHz

2.         连 接 器： 2 X 50 Ω /N-F

3.         输入功率：  5 W

4.         环 直 径： 0.5 m

5.         手柄安装：2 x 3/8“安装螺纹：

6.         尺寸：520 x 560 x 60 mm

7.         工作温度 : -10 ~ 55℃

8.         工作湿度 : ﹤90% ( 25℃)

9.         重量：1.85 kg

附件（可选）：

l  手提箱

l  手柄38 x 190 mm  3/8＂安装螺纹

l  三脚架安装

使用方法：

1.       天线使用时，TX N-F端口连接好线缆即可使用;

2.      输入功率*大不超过10W,

3.      当接收天线使用时天线系数表见表;

可选的其它型号：

1.  CF-0019KB-N-F     1Hz - 9KHz
2.  CF-0109KB-N-F   10Hz - 9KHz
3.  CF-0029KB-N-F   20Hz - 9KHz

4.  CF-0021MB-N-F   20Hz - 1MHz
5.  CF-0023MB-N-F   20Hz - 3MHz
