9KHz - 140GHz 吸波材料的透波率( 国际 / 军标 ) - 测试系统
    发布时间: 2022-03-20 10:54


9KHz - 140GHz 吸波材料的透波率( 国际 / 军标 ) - 测试系统







* 高校优惠价格供应 *

系统特点 :
l 使用特别设计的副瓣电平低的天线;l 天线整个频段内增益平坦;l 特别设计的高性能测试箱体/可移动平台;l 无反射支撑架;l PC机测试软件及测试控制台, 自动测试功

  9KHz - 140GHz 屏蔽材料 - 透波率测试 窗口测试法, 适用频率范围为 9 kHz~140 GHz,可拓展至 50 Hz~500 GHz;主要对低频段 10 kHz~20 MHz 磁场源近场、电场源近场;谐振频段 20 MHz~300MHz、高频段 300 MHz~1 GHz、高频段 1 GHz~140 GHz 平面波远场进行屏蔽效能测试。

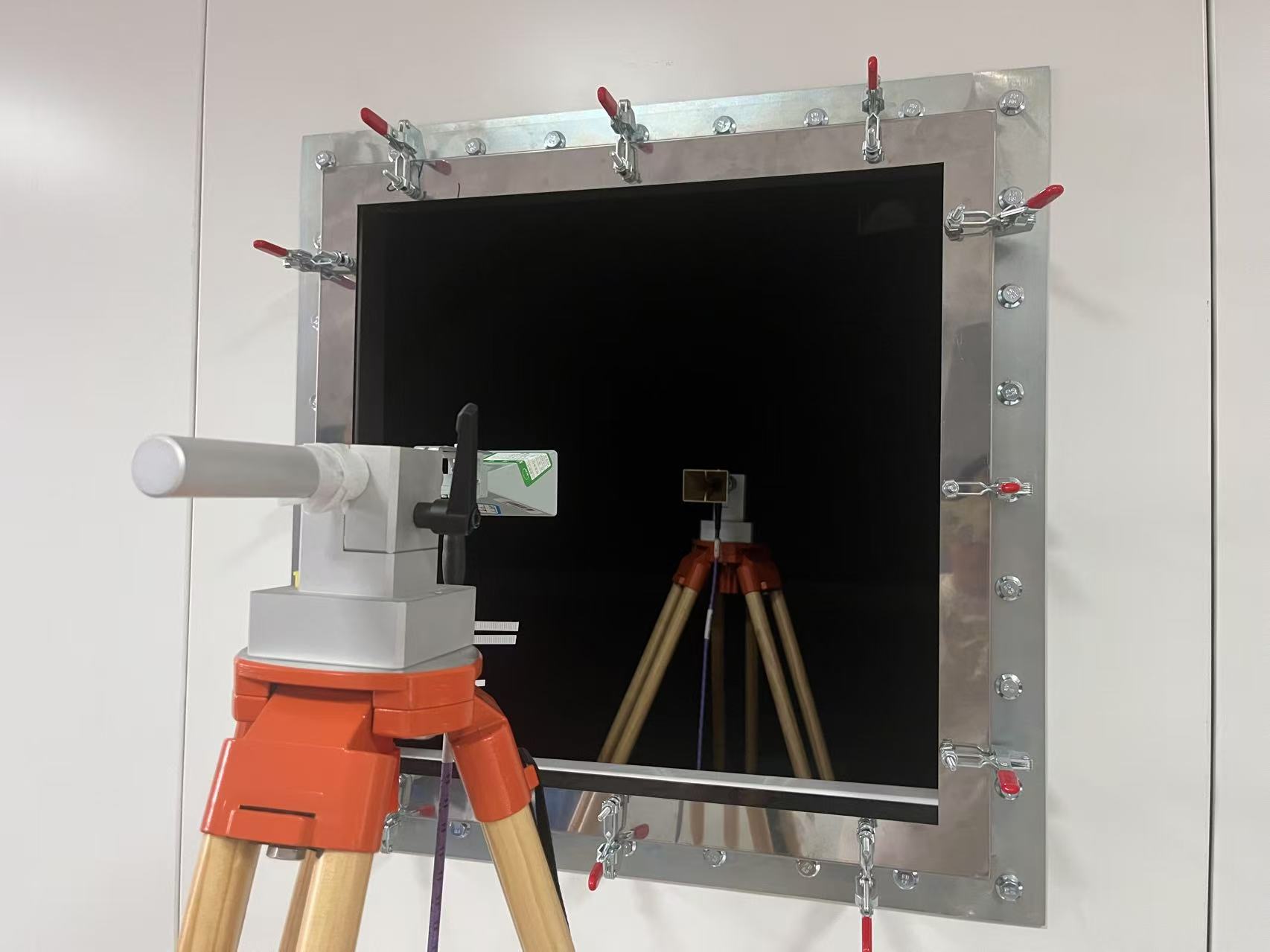

  系统包含的有屏蔽箱、控制系统、射频电缆、宽带喇叭天线、吸波材料、无反射支撑架等设备组成。

一、屏蔽箱

1. 屏蔽箱 ;2. 无反射支撑架:箱体内/外各放置一副专用无反射支撑架;3.测试窗口 ;4. 含激光对准装置;5. 内部安装有吸波材料;

二、控制系统

1. 可以与仪表进行通信;2. 自动控制测试仪器,设置参数,实现屏蔽效能自动测试功能;3. 参数存储/打印功能;

选件
OPT1 链路优化模组一套;OPT2 测试波导1套 ;OPT3 自由空间法材料测试, 材料测试安装固定架,可移动。
